Máquina de ensayo de fatiga
Las máquinas de ensayo universales electrónicas de alta precisión diseñadas para comprobar las propiedades mecánicas de los materiales se utilizan ampliamente en laboratorios, fábricas y agencias de inspección de calidad.
Máquina de ensayo de fatiga --- tipo hidráulico, tipo electrónico y tipo de alta frecuencia para realizar ensayos dinámicos de tracción, compresión o flexión.
Esta máquina de prueba electrohidráulica servo de la fatiga del control por ordenador de la serie se utiliza principalmente para detectar una variedad de metales, de materiales no metálicos y de pequeño miembro movible, la prueba estática de las características mecánicas. Puede hacer extensible, compresión, doblez, fatiga baja del ciclo y del alto ciclo, crecimiento de la grieta, prueba de los mecánicos de la fractura bajo seno, triángulo, onda cuadrada, onda trapezoidal, onda al azar, forma de onda de la combinación.
Esta máquina de prueba es flexible, viga en movimiento hacia abajo, el bloqueo del soporte de la muestra por las operaciones de botón, el uso de la tecnología avanzada de servo accionamiento hidráulico cargado, de alta precisión y alta resolución sensor de carga dinámica magnetostrictiva sensor de desplazamiento especímenes valores de la fuerza y el desplazamiento.
GB / T2611-2007 《Tester Requisitos técnicos generales》
GB / T16826-2008 《Máquina de ensayo universal servohidráulica》
GB 3075 《Ensayo de fatiga axial del metal》
JB / T9379-2002 《Condiciones técnicas de la máquina de ensayo de fatiga por tracción y compresión》
GB / T228-2010 《Método de ensayo de tracción de materiales metálicos a temperatura ambiente 》.
HB5287 Método de ensayo de fatiga por carga axial para materiales metálicos
EN10002 Ensayo de tracción de materiales metálicos
Máquina de ensayo de fatiga por fuerza axial JJG 556-2011
HG／T 2067-1991 Especificaciones técnicas de la máquina de ensayo de fatiga del caucho.
ASTM E399-09 Materiales metálicos Ensayo estándar Kic de tenacidad a la fractura por deformación plana elástica lineal
Norma de ensayo ASTM E1820 2001 para medir la tenacidad a la fractura
Ensayos experimentales de mecánica de materiales
Las tareas de ensayo complejas nunca han sido tan fáciles. Este vídeo le guiará a través de nuestra intuitiva interfaz y nuestro potente software de análisis de datos.
Configuración rápida: Plantillas de prueba preconfiguradas para empezar con un solo clic.
Visualización en tiempo real: Realice un seguimiento dinámico del proceso de ensayo y genere automáticamente curvas de tensión-deformación.
Seguro y fiable: Equipado con protección contra sobrecargas y funciones de límite automático para garantizar la seguridad del operador y del equipo.
Vea el vídeo para comprobar cómo esta UTM mejora significativamente la eficacia de sus pruebas, al tiempo que mantiene una precisión de laboratorio.
Producto Características
Interfaz EE.UU. Célula de carga de radios de alta precisión
Sensor de fatiga biaxial de tracción y compresión, fuerza máxima de ensayo: ±12,5kN, capacidad de sobrecarga de 150%, junto con el sistema de control, error de indicación ±1%; el sensor se calibra antes de salir de fábrica.
USA MOOG Servoválvula
La servoválvula de MOOG, EE.UU., tiene un caudal de 63 L/min y una presión de 21 MPa; se integra directamente con el actuador mediante una base de montaje de la servoválvula.
Alemania NOVO Sensor de desplazamiento
El sensor telescópico de desplazamiento sin contacto con histéresis tiene un alcance efectivo (desplazamiento máximo) de ±75 mm. Cuando se utiliza con un sistema de control, el error de indicación es de ±0,5%FS. El sensor se calibra antes de salir de fábrica.
Estación de servobomba de presión constante
La bomba de aceite es una bomba variable de presión constante alemana Rexroth, que utiliza una transmisión de engranaje interno involutivo, lo que da como resultado un bajo nivel de ruido y una excelente durabilidad y larga vida útil.

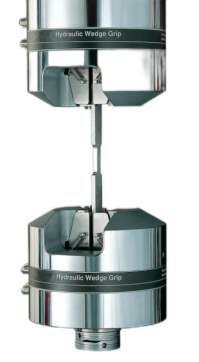

Puños de cuña hidráulicos de carga lateral
Cumple material la prueba de fatiga de alta y baja frecuencia
*Presión de trabajo:1- 21Mpa
*Estructura abierta, fácil de cambiar las mordazas

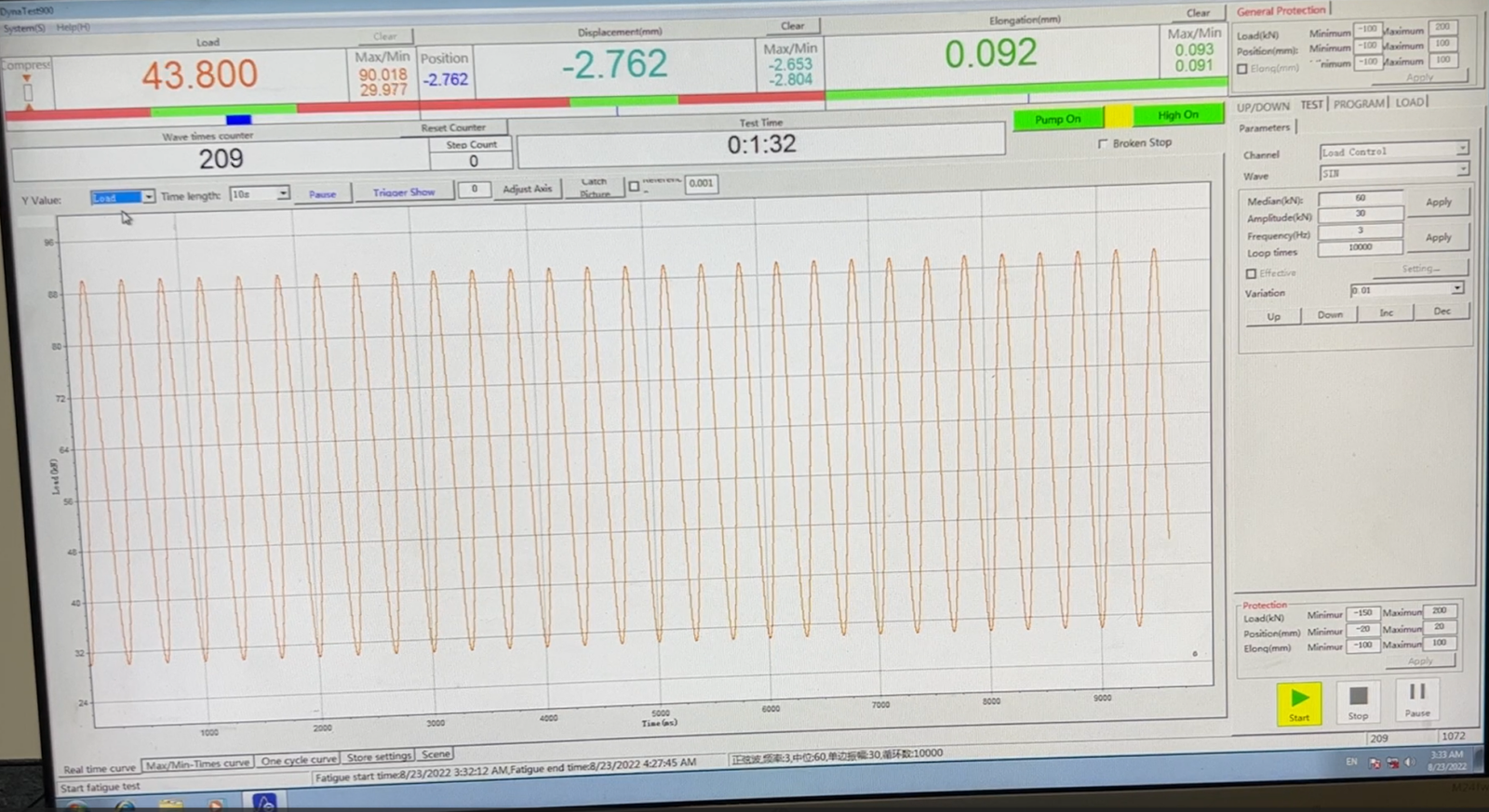

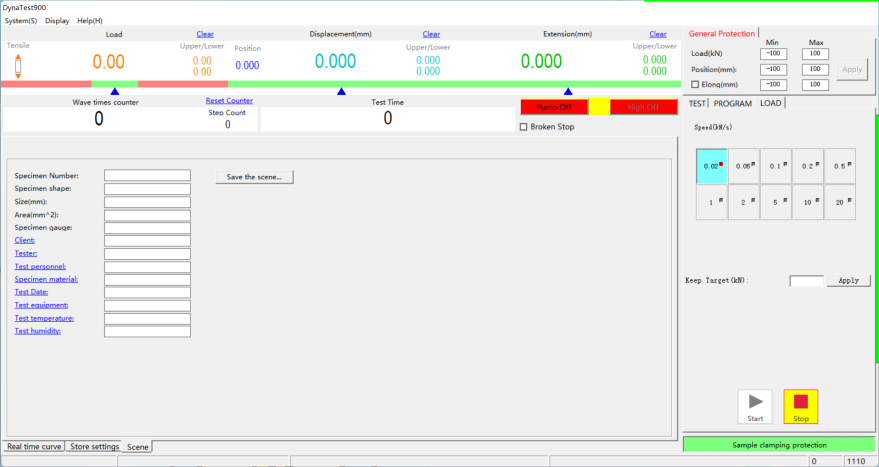

Test profesional Software de test dinámico
-
Integra varias funciones de pruebas dinámicas en una sola unidad
-
Para los ensayos dinámicos, pueden definirse combinaciones arbitrarias de formas de onda de ensayo para formar espectros de ensayo y procesos de ensayo, controlando la máquina de ensayo para completar diversos ensayos de fatiga dinámicos complejos.
-
Para los ensayos estáticos, el software integra los principales módulos de software estándar GB internacionales y nacionales en el campo de los ensayos de materiales, ofreciendo una potente funcionalidad adecuada tanto para la investigación científica como para la investigación de procesos convencionales.
-
La adquisición de datos, los procedimientos de prueba, el almacenamiento de datos, la protección de las pruebas y otras funciones pueden programarse en función de los eventos, lo que ayuda a los usuarios a completar diversas operaciones de prueba complejas.

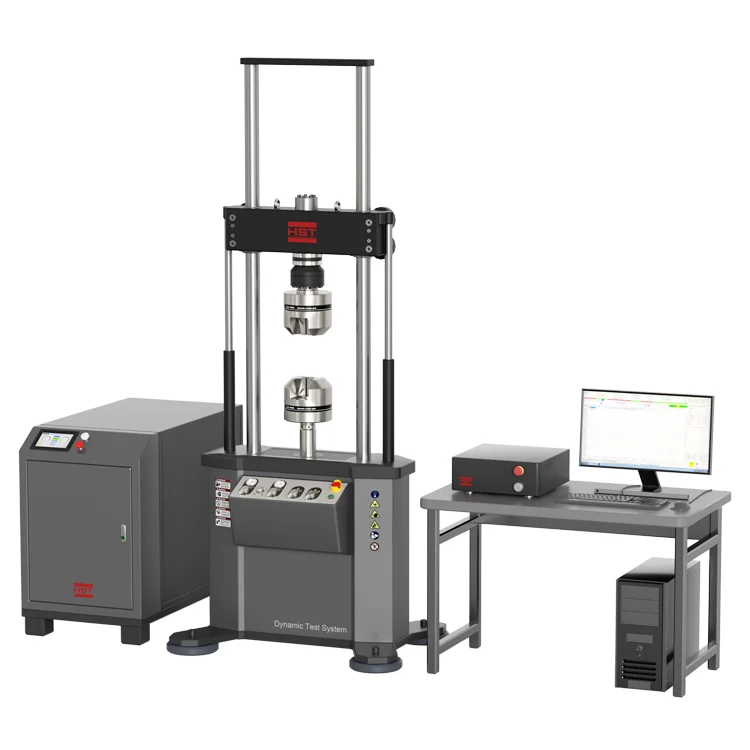

Selección del modelo de máquina de ensayo de fatiga
HST Serie HFT-A
Carga de prueba
- 250kN~2500kN
Modelo
- HST HFT-250A/HST HFT-500A/HST HFT-1000A/HST HFT-2500A
HST Serie HFT-A
Carga de prueba
- 5kN~25kN
Modelo
- HST HFT-5A/HST HFT-10A/HST HFT-25A
ETF HST Serie A
Carga de prueba
- 1kN~50kN
Modelo
- HST ETF-2A/ HST ETF-5A/ HST ETF-10A/ HST ETF-20A
Serie HST-PLG
Carga de prueba
- 20kN~500kN
Modelo
- HST-PLG-20C/ HST-PLG-50C/ HST-PLG-100C/ HST-PLG-200C/ HST-PLG-300C/ HST-PLG-500C
A Comprobador de fatiga
Casos de aplicación de la máquina de ensayo de fatiga
Mercado de Vietnam Máquina de ensayo de fatiga servo electrohidráulica 500kn do CTOD Test
Máquina de ensayo de fatiga servohidráulica de 100kn con certificados CE ISO
Preguntas más frecuentes
¿Qué es una máquina de ensayo de fatiga?
Una máquina de ensayos de fatiga es un dispositivo especializado diseñado para evaluar la durabilidad y el rendimiento de materiales, componentes o estructuras sometidos a cargas cíclicas repetidas. Simula las condiciones de estrés del mundo real (por ejemplo, tensión, compresión, flexión o torsión) para determinar cómo se comporta un material con el tiempo, ayudando a identificar su límite de fatiga, vida útil y modos de fallo.
¿Cómo funciona una máquina de ensayo de fatiga?
La máquina aplica cargas cíclicas controladas a una muestra de ensayo con frecuencias y amplitudes especificadas. Utiliza actuadores de precisión, células de carga y sensores de desplazamiento para controlar parámetros como la tensión, la deformación y los ciclos hasta el fallo. Los modelos avanzados integran software para el análisis de datos en tiempo real, lo que permite a los usuarios realizar un seguimiento de las curvas de vida de fatiga y los patrones de degradación de los materiales.
¿Qué industrias confían en las máquinas de ensayo de fatiga?
Las máquinas de ensayo de fatiga son fundamentales en sectores como:
Aeroespacial: Pruebas de fiabilidad a largo plazo de componentes de aeronaves (por ejemplo, álabes de turbinas, trenes de aterrizaje).
Automoción: Evaluación de piezas del motor, sistemas de suspensión y chasis sometidos a esfuerzos repetidos en carretera.
Fabricación: Garantizar que los materiales estructurales (metales, compuestos, polímeros) cumplen las normas de durabilidad.
Energía: Evaluación de palas de aerogeneradores, equipos de perforación petrolífera y componentes de transmisión de potencia.
¿Qué factores debo tener en cuenta al seleccionar una máquina de ensayo de fatiga?
Las consideraciones clave incluyen:
Capacidad de carga: Adapte la carga máxima de la máquina a sus requisitos de ensayo (por ejemplo, carga baja para componentes pequeños, carga alta para piezas estructurales).
Gama de frecuencias: Elija una máquina con frecuencia ajustable (normalmente 0,1-100 Hz) para simular las condiciones de funcionamiento del mundo real.
Modos de prueba: Garantizar la compatibilidad con los tipos de carga requeridos (tracción-tensión, compresión-compresión o carga combinada).
Software de control: Opte por un software intuitivo con registro de datos, análisis de curvas y cumplimiento de las normas del sector.
¿Con qué frecuencia se debe realizar el mantenimiento de una máquina de ensayo de fatiga?
El mantenimiento regular es fundamental para garantizar la precisión y la longevidad:
Diario: Inspeccione los cables, sensores y mordazas de las muestras en busca de desgaste o daños.
Mensualmente: Calibrar las células de carga y los transductores de desplazamiento (según las normas ISO/ASTM).
Anualmente: Mantenimiento de actuadores, sistemas hidráulicos (si procede) y actualización de software.
Tras un uso intensivo: Compruebe si hay componentes sueltos o ruidos anormales, y lubrique las piezas móviles según sea necesario.
¿Su máquina de ensayos de fatiga cumple las normas internacionales?
Sí, la máquina cumple las normas internacionales ISO 12111 (ensayos de fatiga de materiales metálicos), ASTM E2368 (práctica estándar para ensayos de fatiga), DIN 25201 (ensayos de fatiga de muelles) y GB/T 13682 (ensayos de fatiga de elementos de fijación). Cuenta con la certificación CE (para los mercados de la UE) y FCC (para los mercados de EE.UU.), lo que garantiza el cumplimiento de las normativas de seguridad, compatibilidad electromagnética (CEM) y medio ambiente. Las configuraciones personalizadas pueden adaptarse a las normas específicas del sector (por ejemplo, aeroespacial: RTCA DO-160, automoción: ISO 16750).
¿Qué servicios de asistencia técnica y posventa ofrecen?
Proporcionamos un apoyo integral, que incluye:
Instalación y formación: Puesta a punto in situ y formación del operario para un uso óptimo de la máquina.
Servicios de calibración: Certificados de calibración acreditados para garantizar el cumplimiento de las normas de calidad.
Piezas de recambio: Entrega rápida de componentes originales para minimizar el tiempo de inactividad.
Solución remota de problemasAsistencia técnica 24 horas al día, 7 días a la semana, por teléfono, correo electrónico o videollamada.
¿Se pueden personalizar las máquinas de ensayo de fatiga para aplicaciones específicas?
Por supuesto. Ofrecemos soluciones a medida, como:
Mordazas o fijaciones personalizadas para geometrías de muestras únicas (por ejemplo, pequeños componentes electrónicos, grandes vigas estructurales).
Cámaras ambientales (temperatura, humedad, corrosión) para simular duras condiciones de funcionamiento.
Sistemas de carga multieje para escenarios de tensión complejos (por ejemplo, tensión y torsión combinadas).
¿Cuáles son los problemas más comunes de las máquinas de ensayo de fatiga y cómo solucionarlos?
Lecturas de carga incoherentes: Compruebe si hay conexiones sueltas o la calibración del sensor; vuelva a calibrar las células de carga si es necesario.
Ruido/vibración excesivos: Inspeccione la alineación del actuador o los cojinetes desgastados; lubrique las piezas móviles.
Errores de software: Actualice el firmware o póngase en contacto con el servicio de asistencia técnica para obtener ayuda en el diagnóstico.
